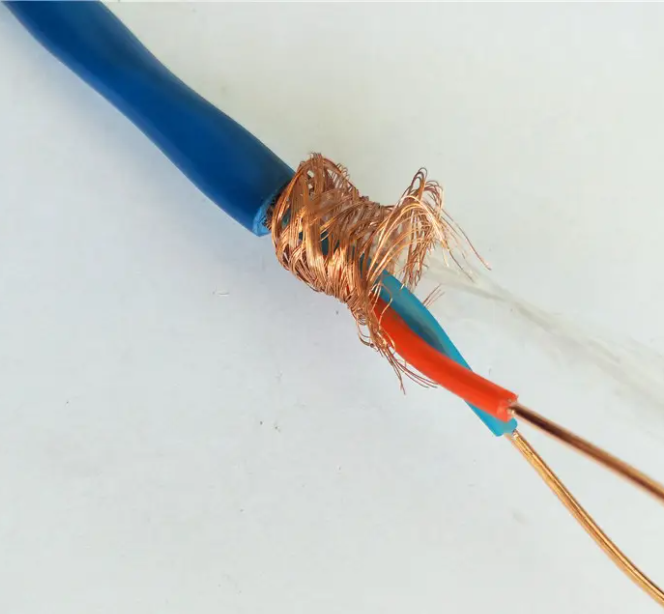

本安熱電偶補償導線IA-KC IA-SC
一、本安熱電偶補償導線IA-KC IA-SC適用范圍
本安熱電偶補償導線IA-KC IA-SC廣泛用于石油、化工、冶金、電力等廠礦科研部門中的溫度測量與控制系統。
二、本安熱電偶補償導線IA-KC IA-SC執(zhí)行標準:本安熱電偶補償導線IA-KC IA-SCGB/T4989-94 JB/T7495-94 IEC584-3
三、本安熱電偶補償導線IA-KC IA-SC產品特點和使用特性
具有防爆性，適用于化學、石油化工肯有爆性氣體和粉塵等惡劣環(huán)境下測控系統與本質安全電路。本產品正負極標色按GB/T4989-94標準執(zhí)行，護套為蘭色，并在產品型號前加代號“ia”
本產品應懷相應的熱電偶一起配套使用，S型補償亦可配用R型熱電偶。
四、本安型熱電偶補償導線產品主要技術指標
型號 | 熱電動熱及允差 | |||||
100℃ | 200℃ | |||||
熱電動熱 | 允差 | 熱電動勢 | 允差 | |||
普通級 | 精密級 | 普通級 | 精密級 | |||
| SC KC KC1 KX EX JX TX NX WC3/25 WC5/26 | 0.645 4.095 4.095 4.095 6.317 5.268 4.277 2.774 1.145 1.451 | ±0.037(5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.170(2.5℃) ±0.135(2.5℃) ±0.047(2.5℃) ±0.100(2.5℃) ±0.048 ±0.051 | ±0.023(3℃) | 1.440 6.137 8.137 8.137 13.419 10.777 9.286 5.912 2.602 3.089 | ±0.057(5℃) ±0.201(5℃) ±0.100(2.5℃) ±0.100(2.5℃) ±0.183(2.5℃) ±0.138(2.5℃) ±0.08(1.5℃) ±0.100(2.5℃) ±0.080 ±0.085 | ±0.060(1.5℃) ±0.060(1.5℃) ±0.111(1.5℃) ±0.083(1.5℃) ±0.043(0.8℃) ±0.060 |
