自控溫加熱電纜
執行標準：
本產品按企業標準制造.

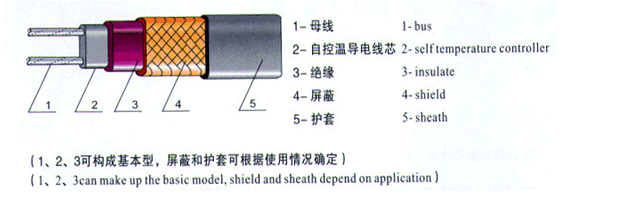

電纜結構：
本產品按企業標準制造.
電纜結構：
自控溫加熱電纜是一種可以隨環境溫度變化，自動調整發熱功率的特種加熱控溫用電纜，具有自動加熱與控溫雙重功能。自控溫加熱電纜的核心部件--自控溫導電線芯采用經過長期使用，性能優良的產品，其控溫的穩定性和長期使用性能都優于國內同類產品。

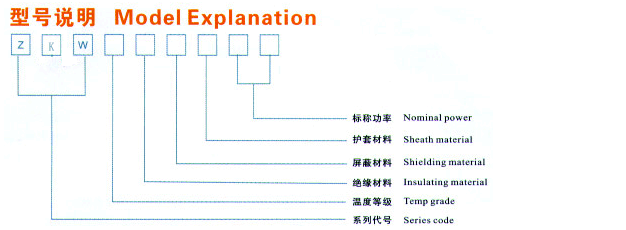

產品型號：
|
結構說明：
|
項目
|
代號
|
說明
|
|
系列代號
|
ZKW
|
自控溫加熱電纜
|
|
溫度等J
|
D
Z |
低溫型
中溫型 |
|
J緣材料
|
VT
F |
熱塑性彈性體
氟化合物 |
|
屏蔽材料
|
/
P4 P1 |
無屏蔽可省略
不銹鋼絲編織 鍍錫銅絲編織 |
|
護套材料
|
/
VT F |
無護套可省略
熱塑性彈性體 氟化合物 |
|
標稱功率
|
08
15 25 31 14 30 47 |
10℃時熱功率為8W/m
10℃時熱功率為15W/m 10℃時熱功率為25W/m 10℃時熱功率為31W/m 10℃時熱功率為14W/m 10℃時熱功率為30W/m 10℃時熱功率為47W/m |
|
標稱截面mm2
|
導體結構
|
20℃導體電阻≤Ω/km
|
電纜外徑參考
|
||||
|
根/單線直徑
|
2芯
|
3芯
|
4芯
|
5芯
|
6芯
|
||
|
0.75
|
24/0.20
|
26.0
|
8.2
|
8.8
|
9.6
|
11.0
|
-
|
|
1.0
|
32/0.20
|
19.5
|
8.8
|
9.2
|
10.0
|
11.5
|
-
|
|
1.5
|
30/0.25
|
13.3
|
10.5
|
11.0
|
12.5
|
13.5
|
12.0
|
|
2.5
|
49/0.25
|
7.98
|
12.5
|
13.0
|
14.0
|
15.5
|
14.0
|
|
4
|
53/0.31
|
4.95
|
14.0
|
14.5
|
16.5
|
18.0
|
16.0
|
|
|
77/0.31
|
3.30
|
17.0
|
18.0
|
20.0
|
22.5
|
19.5
|
