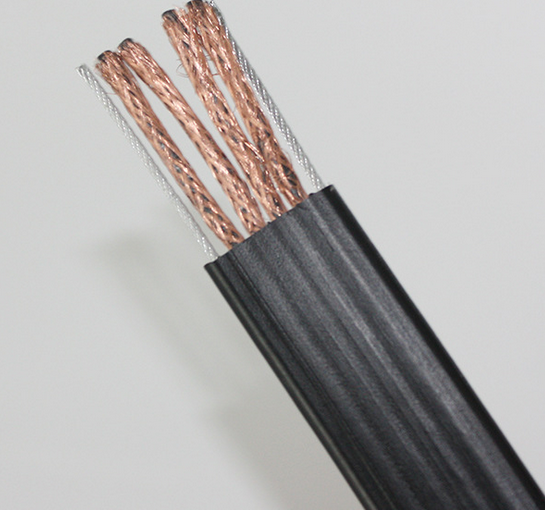

YFFPB-JL屏蔽抗拉扁電纜
一、YFFPB-JL屏蔽抗拉扁電纜概述：
YFFPB-JL屏蔽抗拉扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，YFFB-JL耐寒抗拉扁電纜已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
屏蔽抗拉扁電纜YFFPB-JL絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。
可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件(YVFB-G型)。
二、屏蔽抗拉扁電纜YFFPB-JL特點：
特別柔軟，尤耐彎折，往返移動，平穩不扭。
室內戶外，適應溫度，酸堿油鹽，均能防護。
選材嚴格，工藝xj****，性能可靠，壽命長久。
三、規格型號：
|
型號 |
名稱 |
額定電壓 |
主要用途 |
拉力大小于N |
|
YFFB |
丁晴聚氯乙烯絕緣及護套扁平軟電纜 |
450/750V |
主要用于起重、輸送機、中小型挖掘機、裝卸機 |
2000/100m |
|
YFFB-F |
丁晴聚氯乙烯絕緣及護套復合扁平軟電纜 |
450/750V |
主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等 |
|
|
YEFPB |
乙丙橡膠絕緣丁晴聚氯乙烯絕緣及護套屏蔽型扁平軟電纜 |
3.6/6KV |
||
|
YFFB-L |
丁晴聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜 |
300/500V |
主要用于低層建筑物的電梯和其它移動機械的控制電纜 |
|
|
YFFB-JL |
丁晴聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜 |
300/500V |
主要用于高層建筑物電梯的控制電纜 |
|
|
YFFB-FJL |
丁晴聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜 |
300/500V |
主要用于電梯的控制電纜 |
|
代號 |
代號含義 |
|
Y |
移動 |
|
VF (扁平類用“FF”) |
丁晴電纜系列 |
|
L |
承拉(加鋼絲) |
|
B |
扁電纜、扁平電纜 |
|
F |
復合型 |
|
P |
銅編織屏蔽 |
|
R |
多股絞合導體 |
YFFB-JL耐寒抗拉扁電纜
YVFB (普通型)
YVFB-G (加強型)
YVFBP (屏蔽型)
YVFB-TH (三防型)
|
型 號 |
名 稱 |
|
YVFB |
丁晴絕緣和護套移動扁平軟電纜 |
|
YVFBP |
丁晴絕緣和護套銅編織屏蔽移動扁平軟電纜 |
|
YVFB-G |
丁晴絕緣和護套鋼絲加強型移動扁平軟電纜 |
|
型 號 |
額定電壓（V） |
芯數 |
標稱截面mm2 |
|
YVFB |
450/750 V |
2-28 |
0.75-6 |
|
YVFBP |
450/750 V |
2-10 |
2.5-150 |
|
YVFB-G |
450/750 V |
2-28 |
0.75-150 |
四、YFFB-JL耐寒抗拉電纜產品主要性能(符合Q/ZB01-2002)
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜Z小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻Z大值(Romax)如下：(符合GB/T3956-1997)
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
Romax |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面絕緣線芯70℃絕緣電阻Z小值(Rimin)如下：(符合GB5023-1997)
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
|
Romax(MΩ.m) |
11 |
10 |
10 |
9 |
7 |
6 |
5.6 |
4.6 |
4.4 |
3.8 |
3.7 |
3.2 |
2.9 |
2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套Z小抗拉強度10N/mm2，Z小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸Z小伸長率20%。
不同環境不同溫度載流量校正系數(Ki)
|
℃ |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
Ki |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
|
℃ |
45 |
50 |
55 |
60 |
65 |
70 |
|
|
Ki |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
0.18 |
|
