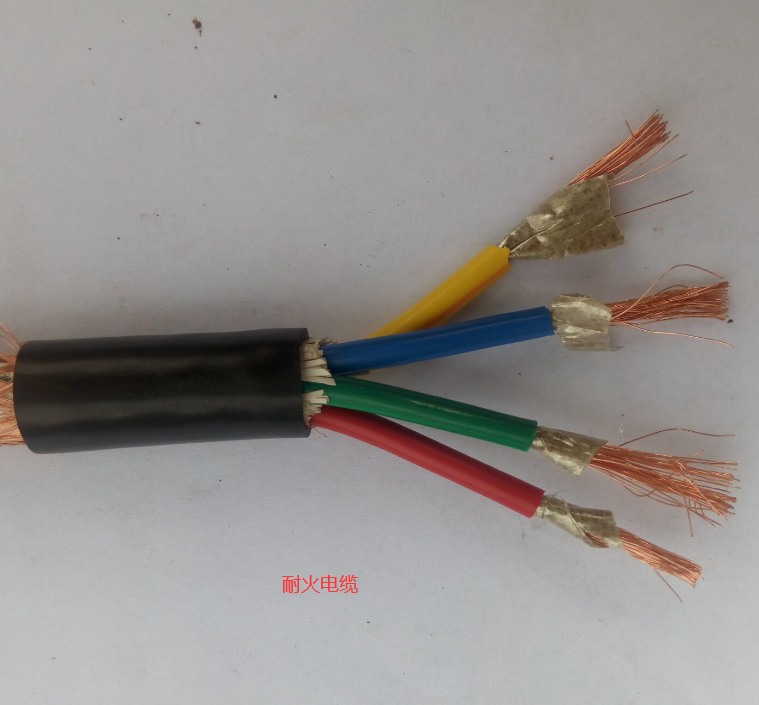

耐火控制電纜WDZN-KYYP-5*1.5
一、產品特點及用途：
耐火控制電纜WDZN-KYYP-5*1.5具有較高的耐火能力，經受火焰直接燃燒情況下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防安全重要性較高的場所，電氣裝置及控制系統。
二、產品執行標準：耐火控制電纜WDZN-KYYP-5*1.5執行企業標準.耐火特性試驗執行GB/T19666-2005及IEC60331標準，阻燃特性試驗執行GB/T19666-2005標準
三、耐火控制電纜WDZN-KYYP-5*1.5使用特性：
1．交流額定電壓：U0/U 450/750V。
2．電纜最高長期工作溫度:
阻燃聚氯乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
氟塑料絕緣和護套：200℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氯乙烯護套：105℃；
無鹵低煙阻燃聚烯烴絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3．最低環境溫度:
阻燃聚氯乙烯等絕緣和護套：固定敷設 -40℃；非固定敷設 -15℃
氟塑料絕緣和護套：固定敷設 -60℃；非固定敷設 -20℃。
4．電纜安裝敷設溫度應不低于0℃
5．耐火特性：符合IEC60331規定 符合GB/T 19666-2005規定
火焰溫度 750℃ 火焰溫度 750℃
燃燒時間 3h 燃燒時間 90min
冷卻時間 12h 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 2A
附加電流 3A
6．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
四、主要技術指標
|
性能項目
|
單位
|
技術指標
|
|||||
|
20℃時導體直流電阻 ≤
|
Ω/km
|
標稱截面 mm2
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
|
A類導體
|
36.0
|
24.5
|
18.1
|
12.1
|
7.41
|
||
|
R類導體
|
39.0
|
26.0
|
19.5
|
13.3
|
7.98
|
||
|
試驗電壓
|
kV
|
3.0 5min
|
|||||
|
絕緣電阻 ≥
|
MΩ.km
|
1000
|
|||||
|
耐火特性
|
GB/T 19666-2005 A或B類
|
||||||
|
阻燃特性
|
A或B類(按GB/T 19666-2005成束電纜燃燒試驗)
|
||||||
五、基本型號及名稱：
|
型號
|
產品名稱
|
|
WDZN-KYYP
|
銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制電纜
|
|
WDZN-KYYRP
|
銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制軟電纜
|
|
WDZN-KYYP2
|
銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜
|
|
WDZN-KYYRP2
|
銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制軟電纜
|
|
ZAN-KYJV
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套A類耐火控制電纜
|
|
ZAN-KYJVR
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套A類耐火控制軟電纜
|
|
ZAN-KYJVP
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅線編織屏蔽A類耐火控制電纜
|
|
ZAN-KYJVRP
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅線編織屏蔽A類耐火控制軟電纜
|
|
ZAN-KYJVP2
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽A類耐火控制電纜
|
|
ZAN-KYJVRP2
|
銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽A類耐火控制軟電纜
|
|
注：⒈以上型號的電纜均可鎧裝
⒉基本型號中絕緣及護套材料還有YJ低煙無鹵低煙阻燃交聯聚烯烴
|
|
